JAN: 4532817512965
 販売価格(税込):  ¥1,210,000  税抜価格:¥1,100,000

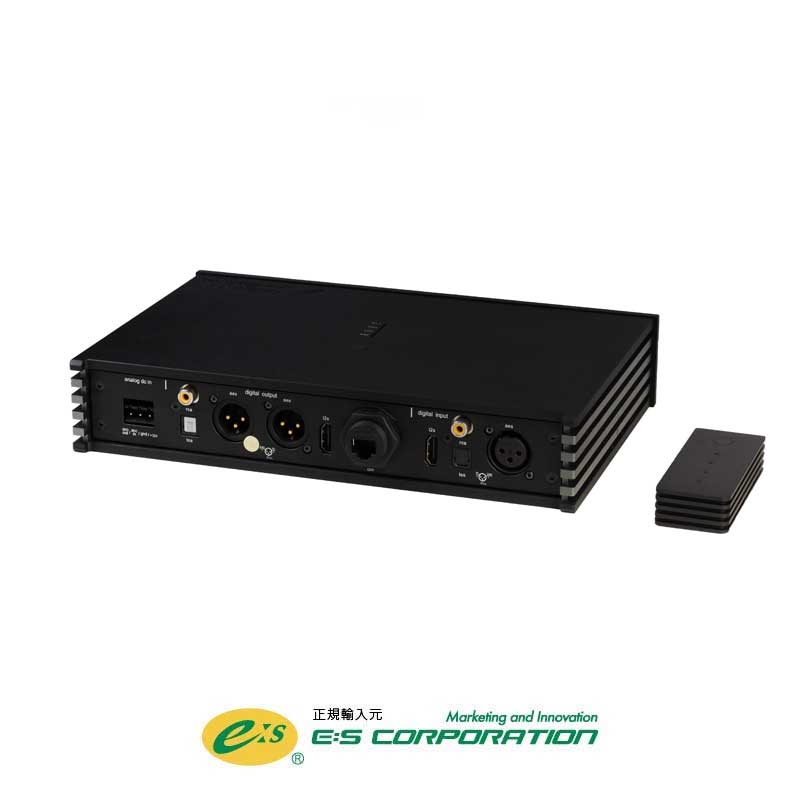

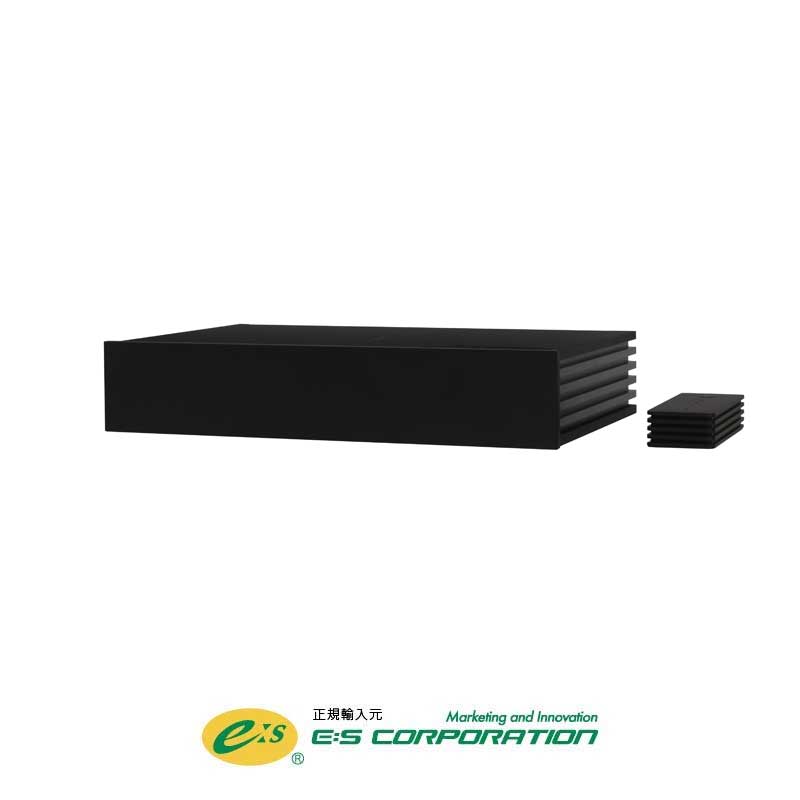

●仕様:デジタルプリアンプ●aes入力:1系統●OPTICAL入力:1系統●COAXIAL入力:1系統●HDMI(I2S)入力:1系統●aes出力:2系統●OPTICAL出力:1系統●COAXIAL出力:1系統●HDMI(I2S)出力:1系統●入力切替用ワイヤードリモコン付属●サイズ(幅×奥行×高さ):259mm×170mm×50mm
![](http://www.escorp.jp/catalog/wp-content/images/GTDC1_1.jpg)
革新的なパフォーマンスを体感できる
ハイエンドデジタルプロセッシングユニット“GTDC1”
GTDC1 は、ハイスピードFPGA、高精度PLL モジュールを搭載したデジタル回路、低ノイズ回路設計のPCBを採用、デジタル音声信号をビットパーフェクトレベルで最適化し、音質を大幅に向上させることができるように設計、高性能でありながら使いやすさも追求したハイエンドデジタルプロセッシングユニットです。
![](http://www.escorp.jp/catalog/wp-content/images/GTDC1_4.jpg)
※デジタル出力端子を持つプレーヤーと、デジタル入力を備えたDSPの間に接続します。
●超低ジッターHybrid PLL技術
従来型のPLL (Phase Locked Loop・位相同期回路)の場合、主に100Hz以上のジッターを部分的に処理を行います。しかしGTDC1では、超低ジッターHybrid PLL技術を導入、100Hz以下のジッターを含めた全周波数帯の処理を実行します。この卓越した処理能力により、新たなサウンドエクスペリエンスをもたらすことを実現しています。
![](http://www.escorp.jp/catalog/wp-content/images/GTDC1_3.jpg)
![](http://www.escorp.jp/catalog/wp-content/images/GTDCPLL.jpg)
●PCM 768k / DSD512 までをサポート
Auneでは未来に目を向け、独自のハイスピードFPGA (Field Gate Programmed Array) を開発。この独自の FPGA を作成することで、正確かつ優れたサウンドパフォーマンスとPCM768kおよびDSD512までのサポートにつながりました。
![](http://www.escorp.jp/catalog/wp-content/images/GTDC1_2.jpg)
Input/Output
AES 最大24bit/768k or dop256
Coaxial 最大24bit/768k or dop256
Toslink 最大24bit/192k or dop64
*HDMI 最大32bit/768k or dsd512
*Native PCM and DSD Over HDMI(LVDS Transceiver)
●優れた信号品質
GTDC1は優れたクロック信号を出力します。電源ノイズがもたらすジッターやケーブルによる劣化を防ぎます。そして極めて低い残留位相ノイズ性能を備えています。これらの高い性能が GTDCI の優れたサウンドを生み出す基盤となっています。(22.5792MHz に基づく測定)
●同期技術
従来、ジッターの処理において信号は入力と出力のクロックは非同期であるため、わずかな歪みが生じ、複雑なオーディオ信号では、音質を大きく劣化させてしまいます。GTDC1は、クロックの入出力を同一化させる同期技術を採用し高音質化を実現しました。
![](http://www.escorp.jp/catalog/wp-content/images/synchro.jpg)
Normal Mode/Precision Mode 2つのモードを選択できます。
Jitter rejection gain
Normal Mode Typical 200:1 above 100Hz/Typical 30000:1 above 700Hz
Precision Mode Typical 8000:1 above 100Hz/Typical 1000000:1 above 700Hz
Residual phase jitter
Normal Mode Typical 2ps (10Hz-100kHz analysis bandwidth)
Precision Mode Typical 600fs (10Hz-100k analysis bandwidth)
Jitter rejection corner
Normal Mode Below 20Hz
Precision Mode Below 1Hz
Sample rate deviation
Normal Mode Less than +1000ppm
Precision Mode Less than +50ppm
Synchronization error
0ppm
Operating temperature
Lossless processing
Ambient temperature
Usable 0-50°C
Recommend 15°C-35°C
